Teknik resim, PDF, DXF, STEP ve malzeme listesi
Her proje için aynı tıklamalarla tek tek hazırlanan resim ve dosyalar, MUAVİN'le bir işlemde hazırlanır ve doğru klasörlere konur.

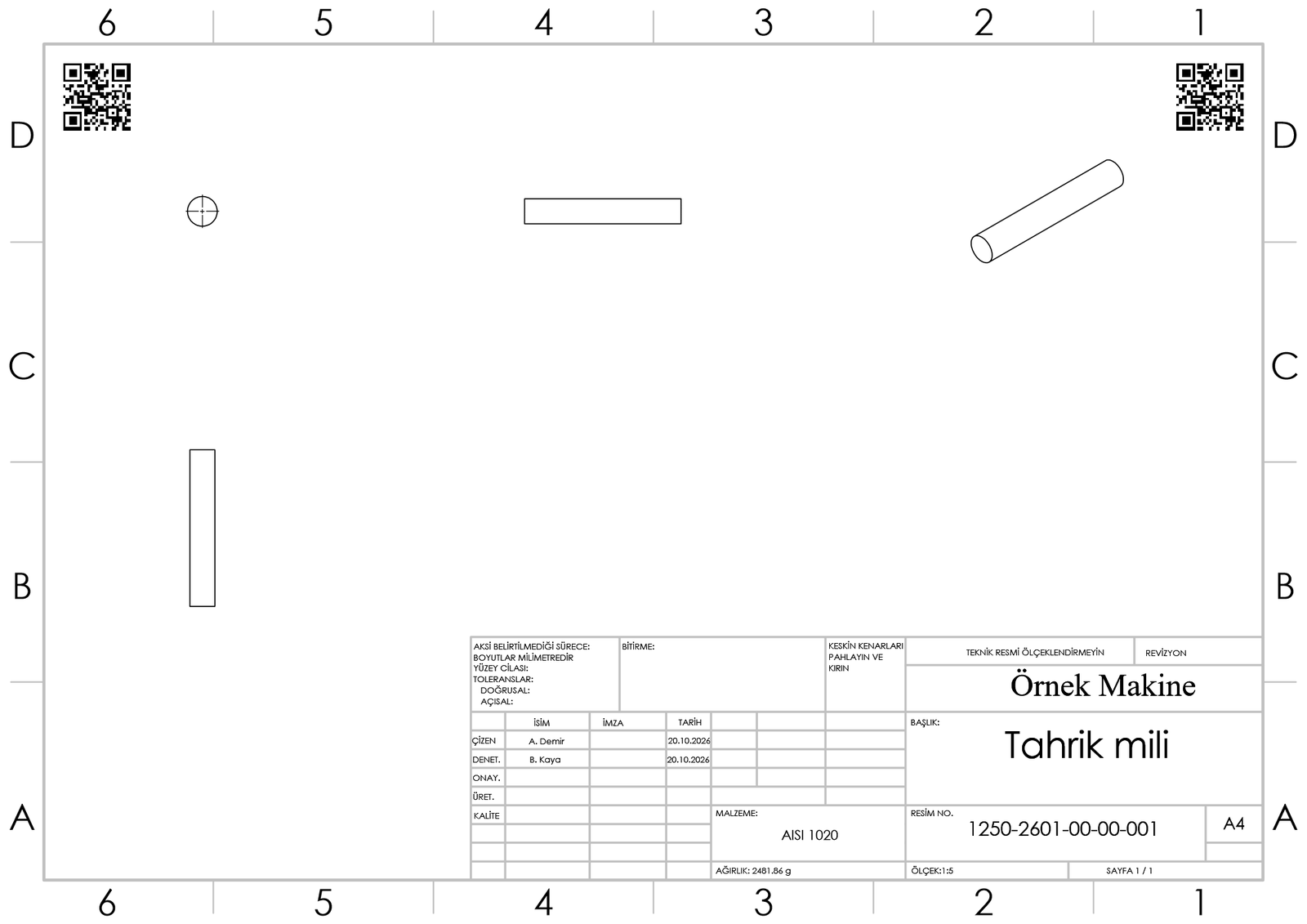

Teknik resim, firmanızın antetiyle
- Tek parçanın ya da montajın resmi, toplu olarak da bütün projenin resimleri.
- Kâğıt boyutu (A4 / A3) parçanın ölçüsüne göre seçilir; görünüşler sayfaya kendiliğinden yerleştirilir; sac parçada açınım görünüşü.
- Antetteki kod, başlık, malzeme ve ağırlık parçanın özelliklerinden gelir; çizen ve kontrol eden bir kez sorulur, bütün resimlere yazılır.
- Resmin köşelerinde atölyede okutulacak QR kodu.
- İsteğe bağlı “Ölçüleri modelden al”: parça resimlerinde modelde resim için işaretli ölçüler ve delik notları resme eklenir, görünüşler ölçüye yer bırakacak biçimde dizilir. Ölçüler modelden geldiği için ölçüsüz çizilmiş ya da STEP'ten alınmış parçada ölçü gelmez; çok ölçülü parçada resmi gözden geçirmek gerekebilir.
Toplu çıktı
- PDF, DXF, STEP ve JPG; parçanın QR kodu.
- Çıktılar projenin kendi klasörlerine (PDF, STEP, JPG, QR) konur.
- Revizyonlu dosya adı: ilk çıkışta yalnız kod, sonra kod_R01, kod_R02…
- Eski revizyonun PDF ve DXF'leri arşive taşınır, “GEÇERSİZ” damgası basılır.
Malzeme listesi (BOM)
- Montajın malzeme listesi Excel'e.
- ERP içe aktarımı için CSV; alanlar Excel'de bozulmayacak biçimde yazılır.
- Listelerde “Kod” sütununun yanında ayrı “Rev” sütunu.
